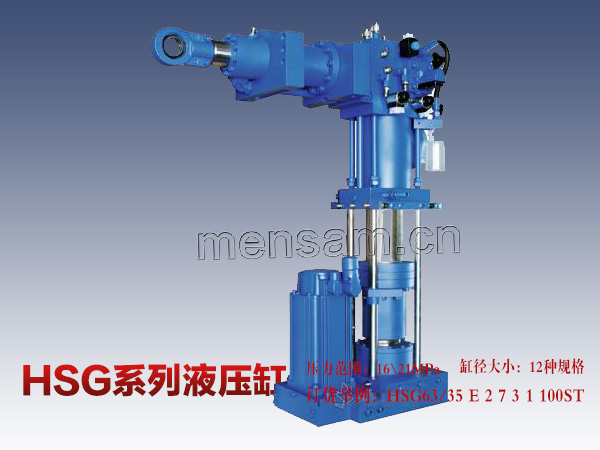

HSG液压缸之缸底耳环关节轴承连接

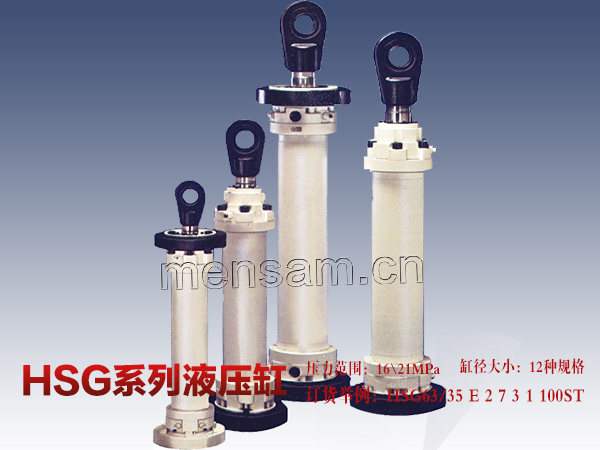

HSG液压缸之缸底耳环带衬套连接

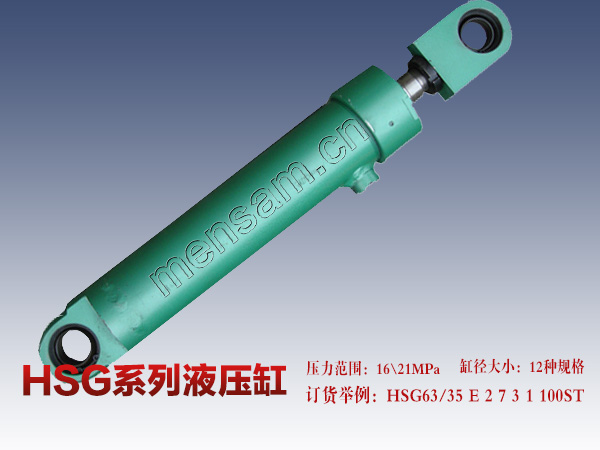

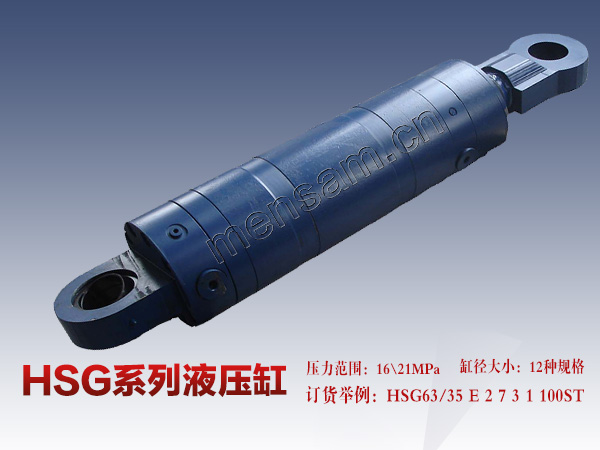

HSG液压缸(工程液压缸)

HSG液压缸(工程液压缸)

『油缸主要材质』：无缝钢管,合金钢18MnMoNb,碳钢管STKM-13A,27SiMn,S45C

『油缸油封品牌』：派克油封,美国MPI,瑞典SKF,MARKER,赫来特

『液压油缸型号』：HSG63/35-ES系列,HSG-16Mpa,HSG-21Mpa

『液压油缸类别』：双作用单杆活塞式液压缸

『油缸安装方式』：耳环安装,切向底座安装

『油缸应用领域』：适用于工程机械，矿山机械，起重运输机械，冶金机械及其它机械行业等配套的液压执行元件。

免费获取报价

7*24小时免费咨询热线

0813-2517955

60秒级人工响应

30分钟内给予技术答复

24小时免费提供方案

规格型号最齐全，特殊要求全满足

鸣山机械加工制造的HSG工程液压缸按活塞杆连接方式的不同，其规格型号有4个大类45种型号；该HSG油缸，具有结构简单、工作可靠、装拆方便、易于维修，且连接方式多样、缓冲部位任选等优势。

压力等级

HSG工程液压缸压力等级有16Mpa和21Mpa两种。

主要连接方式

缸底、缸筒的连接方式，主要有:

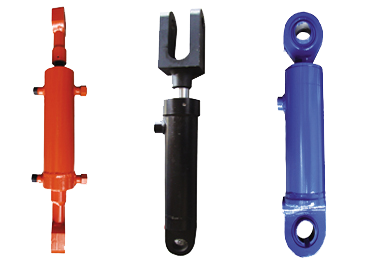

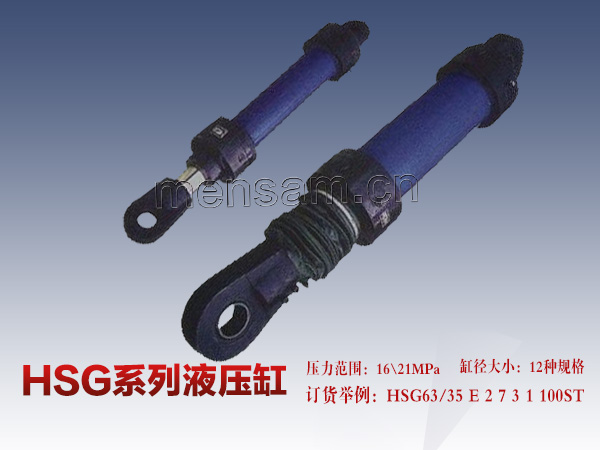

1）、缸底耳环带衬套连接；2）、缸底耳环关节轴承连接；3）、铰轴连接；4）、前端法兰连接；5）、中部法兰连接；6）、后端法兰连接等；

以及8种活塞杆连接方式。

HSG液压缸,HSGK01液压缸,HSG工程液压缸_web

突出优势

活塞杆调质处理，质量可靠

活塞杆经过HB260-280调质处理，再粗精加工，抛光后镀0.03-0.05mm硬铬，其活塞杆表面可达到0.2的光洁度。
缸筒内壁高精度加工

缸筒内孔通过深孔镗粗精加工，滚压，内表面粗糙度可达0.4，且形成均匀的网格珩磨纹，形成硬化层内表面。
高级别油封--永不漏油

油缸密封件为奥地利进口的聚氨脂材料，国内精密车床车削加工的大型防尘圈，O形圈，格来圈，斯特封及V形组合封。
连接方式多样易安装易使用

有缸底、缸筒的连接方式以及缸底、缸筒的连接方式，保证多环境、多机械设备的配套安装

功能与应用

功能特点

HSG系列双作用单杆活塞式液压缸，是液压系统中作往复直线运动的执行机构。具有结构简单、工作可靠、装拆方便、易于维修，且连接方式多样、缓冲部位任选等特点。

运用领域

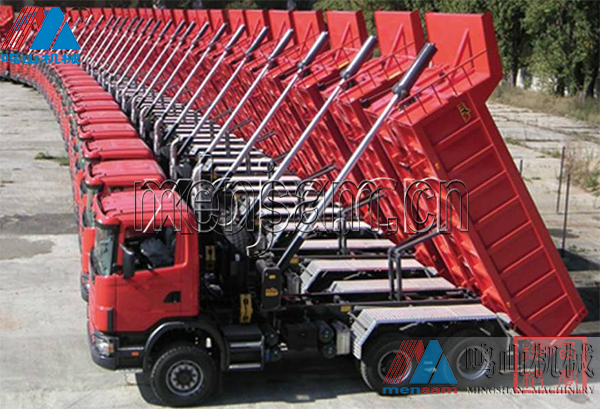

适用于工程机械，矿山机械，起重运输机械，冶金机械及其它机械行业。近些年该液压缸直接或间接出口到东南亚和非洲部分国家，质量深受客户信赖！

技术参数

HSG液压缸--活塞杆端为外螺纹杆头耳环连接的安装尺寸表
缸径 D	尺寸φ ≤	d			d1	R	b	L6	M2	L10	L5	L7	L1+S	M1	H1 ≤	φ1 ≤	L18	L19
		速比φ
		1.33	1.46	2
40	52	20	22	※25	20或GE20ES	25		30	M16x 1.5	30	30	65	225+S	M14x 1.5	15	60		81+S
50	61	25	28	※32	30或GE30ES	35		40	M22x1.5	35	40		243+S	M18x1.5		72		81+S
63	73	32	35	45	30或GE30ES	35		40	M27xl 5	40	40		258+S	M18x1.5		87		93+S
80	99	40	45	55	40或GE40ES	45		50	M33x 1.5	45	50	75 ∆65	300+S	M22x1.5	18	105	110+S	107+S
90	111	45	50	63	40或GE40ES	45		50	M36x2	45	50 ○52	66 ▲76	305+S ▲325+S	M22x1.5	18		113+S 111+S
100	124	50	55	70	50或GE50ES	60		65	M42x2	50	60	72 ▲82	340+S ▲360+S	M27x2	20		126+S
110	137	55	63	80					M48x2	55	60 ○62	77 ▲87	360+S ▲380+S				136+S 134+S
125	149	63	70	90					M52x2	60		78	370+S				140+S
140	165	70	80	100	60或GE60ES	70		75	M60x2	65	70 ○72	85 ▲95	405+S ▲425+S				149+S 147+S
150	177	75	65	105					M64x2	70	75	92 ▲102	420+S ▲440+S	M33x2	22		147+S
160	191	80	90	110					M68x2	75	75 ○78	100	435+S	M33x2	22		154+S 146+S
180	216	90	100	125	70或GE70ES	80		85	M76x3	85	89	107	480+S	M42x2	24		160+S
200	242	100	110	140	80或GE80ES	90	90	95	M85x3	95	100	110	510+S		24		165+S
220	270	110	125	160	90或GE90ES	105	100	105	M95x3	105	110	120	560+S		25		184+S
250	296	125	140	180	100或GE100ES	120	110	120	M105x3	115	122	135	614+S		25		196+S
