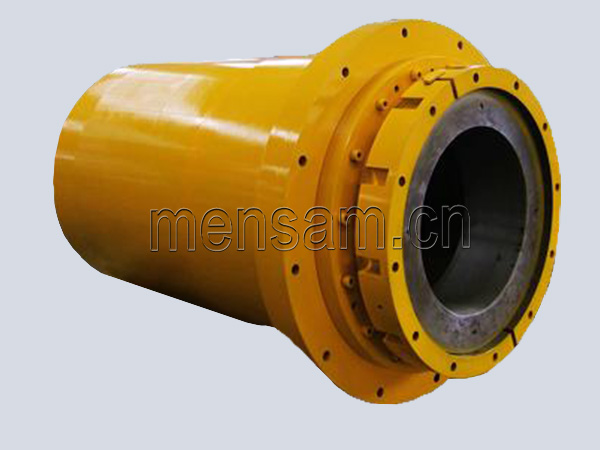

大型液压缸(高端出口型)

『油缸主要材质』：45#钢锭锻造,42CrMn整体锻件

『油缸油封品牌』：特级奥地利进口聚氨酯油封

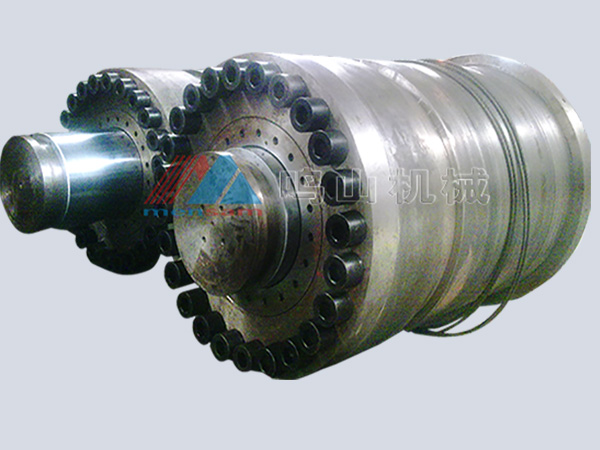

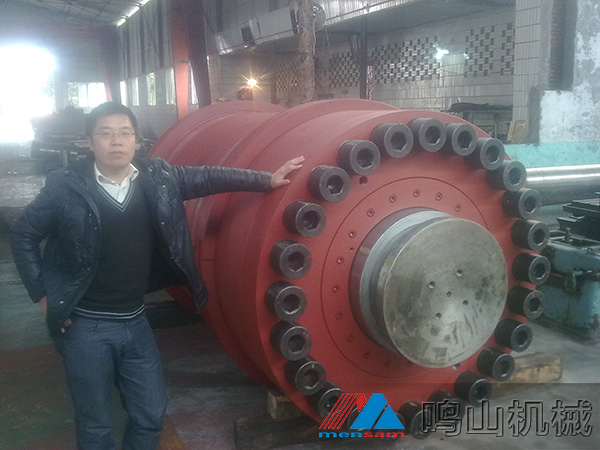

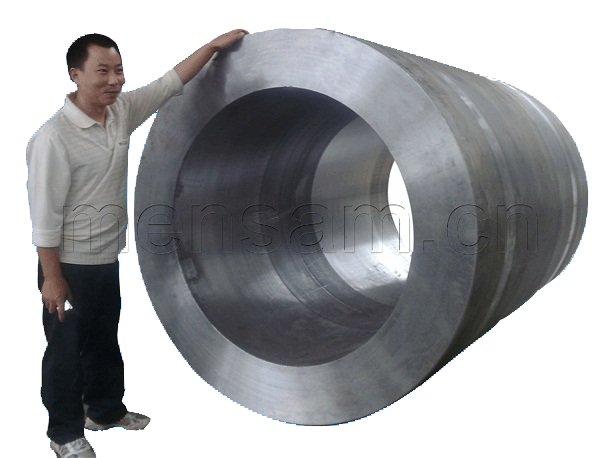

『液压油缸型号』：φ1000X900,φ1200X1100,φ1000X900,350C900/650-100

『液压油缸类别』：单作用液压缸,双作用液压缸

『油缸安装方式』：底座安装,轴向底座安装,或其他定制要求安装

『油缸应用领域』：大型锻造液压系统，大型液压机，大型折弯机，大型预弯机，大型工程项目施工，大型轧钢液压系统。主要大缸径液压油缸型号有：φ1000*900，φ1200*1100，350C900/650-1000等，主要应用在大型液压静力压桩机，大型压机，大型折弯机，大型桥梁，隧道等大型工程建设。大吨位液压缸，最大吨位可达万吨级，是大型水压机，大型高压机的必用液压元件。

免费获取报价

7*24小时免费咨询热线

0813-2517955

60秒级人工响应

30分钟内给予技术答复

24小时免费提供方案

缸径可达2米，行程最长20米

我公司加工制造的大型液压缸，有大吨位液压缸和大缸径液压缸两种。其自身缸径较大，或体重较重或很重，是“出力”很大的一种“大力士液压缸”，他对中国的航天，航空，船舶，核电和重工等领域的发展，起着至关重要的作用，如锻造100万千瓦级核反应堆的压力容器、大型涡扇发动机的粉末冶金大直径涡轮盘等，都离不开这种缸径大，吨位高的液压油缸提供动力保障！

我司有成套的大型液压油缸加工设备，如深孔镗滚压机床，深孔钻镗床、超大型强力内孔、外圆珩磨机床，大型强力内孔珩磨机等，可加工缸径最大2米，行程最长20米的超大型油缸，如配套锻造液压机的有：3000T级，5000T级，8000T级，10000T级，120000T级和16000T级的液压缸，主要油缸型号：φ1200X1100型，φ1000X900型，350C900/650-100型等，个别吨位达到16000T，这在大型锻造液压机配套使用。

突出优势

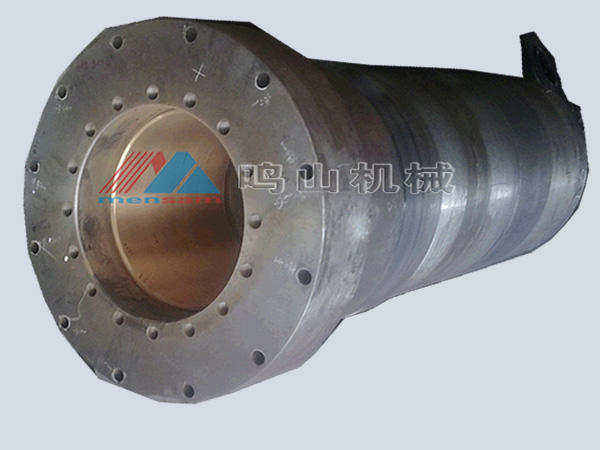

合金钢整体锻件缸筒

大型锻件用钢材，一般都是合金钢，如9Cr，9Cr2，9CrV，9Cr2.0，9Cr2W等，经锻造后，进行预热，高温，保温、钝化，高韧性等系列处理。
奥地利进口聚氨酯油封

聚氨酯油封具有原有材质的弹性性质，具备耐化学介质腐蚀、高弹性、耐高压（硬度）、抗张强度、耐撕裂、耐辐射、减震缓冲等密封性能。
抗疲劳强度高安全可靠

经过多年多家公司的使用结果标明，经过7*24*365运行验证，该产品性能稳定，安全可靠！
动力超强大国重器

优化外围结构，油管连接简单；配套密封包清单云数据管理，后期更换油封时间短，维护成本低。

功能与应用

主要功能：

大吨位液压缸的发展，已经国家发改委，科工委，中国机械工业协会和液压行业协会列为国家重点发展的特殊产品，该产品对中国的航空，航天，船舶、核能核电、大型飞机等的发展影响巨大。该大型液压缸具有吨位重，体积大，压力（推力）超强等优势，是液压系统不可替代的重要动力提供源，也是大型液压系统重要的液压执行元件。

应用领域：

大型锻造液压系统，大型液压机，大型折弯机，大型预弯机，大型工程项目施工，大型轧钢液压系统等。大型锻造液压系统，大型液压机，大型折弯机，大型预弯机，大型工程项目施工，大型轧钢液压系统等。

技术参数

单作用大吨位液压缸(MS-DD-DD大吨位油缸)选购参数

序号	型号	承载能力	行程	油量	本体高度	重量
序号	型号	tons	tons	cm3	mm	kg
1	XB-DD -502	50	50	385	162	17
2	XB-DD -504		100	770	212	20
3	XB-DD -506		150	1155	262	23
4	XB-DD-508		200	1540	312	27
5	XB-DD -5010		250	1924	362	31
6	XB-DD -5012		300	2309	412	34
7	XB-DD -1002	100	50	664	182	19
8	XB-DD -1004		100	1327	232	29
9	XB-DD -1006		150	1991	282	40
10	XB-DD -1008		200	2655	332	50
11	XB-DD -10010		250	3318	382	61
12	XB-DD -10012		300	3982	432	71
13	XB-DD -1502	150	50	993	196	39
14	XB-DD -1504		100	1986	246	52
15	XB-DD -1506		150	2978	296	65
16	XB-DD -1508		200	3971	346	78
17	XB-DD -15010		250	4964	396	92
18	XB-DD -15012		300	5957	446	105
19	XB-DD -2002	200	50	1330	216	55
20	XB-DD -2006		150	3989	316	91
21	XB-DD -20012		300	7977	466	146
22	XB-DD -2502	250	50	1832	235	89
23	XB-DD -2506		150	5497	335	136
24	XB-DD -25012		300	10993	485	207
25	XB-DD -3002	300	50	2281	312	184
26	XB-DD -3006		150	6843	412	232
27	XB-DD -30012		300	13685	562	303
28	XB-DD -4002	400	50	2800	375	270
29	XB-DD -4006		150	8399	475	330
30	XB-DD-40012		300	16797	625	421
31	XB-DD-5002	500	50	3653	419	401
32	XB-DD-5006		150	10959	519	480
33	XB-DD-50012		300	21918	669	599
34	XB-DD-6002	600	50	4276	429	474
35	XB-DD-6006		150	12829	529	565
36	XB-DD-60012		300	25659	679	701
37	XB-DD-8002	800	50	5881	474	741
38	XB-DD-8006		150	17644	574	868
39	XB-DD-80012		300	35288	724	1058
40	XB-DD-10002	1000	50	7329	564	1062
41	XB-DD-10006		150	21986	664	1213
42	XB-DD-100012		300	43972	814	1439

双作用大吨位液压缸(MS-DS大吨位油缸)选购参数

序号	型号	承载能力		行程	有效面积(mm2)		液压油容量(mm3)		本体高度	伸展高度	外径	柱塞直径	重量
序号	型号	Ton	KN	(mm)	推	拉	推	拉	(mm)	（mm）	(mm)	(mm)	(kg)
1	XB-DS-5005	49.6	22.7	50	70.9	32.4	354.5	162	166	216	128	70	17
2	XB-DS-5010	49.6	22.7	100	70.9	32.4	709	324	216	316	128	70	20
3	XB-DS-5015	49.6	22.7	150	70.9	32.4	1063	486	267	417	128	70	23
4	XB-DS-5020	49.6	22.7	200	70.9	32.4	1417.6	648	314	514	128	70	27
5	XB-DS-5025	49.6	22.7	250	70.9	32.4	1772	810	365	615	128	70	31
6	XB-DS-5030	49.6	22.7	300	70.9	32.4	2127	972	416	716	128	70	34
7	XB-DS-10005	100.2	45.2	50	143.1	64.6	715.5	323	196	246	185	100	24
8	XB-DS-10010	100.2	45.2	100	143.1	64.6	1431	646	246	346	185	100	33
9	XB-DS-10015	100.2	45.2	150	143.1	64.6	2147.1	969	295	445	185	100	45
10	XB-DS-10020	100.2	45.2	200	143.1	64.6	2862	1292	347	547	185	100	55
11	XB-DS-10025	100.2	45.2	250	143.1	64.6	3577	1615	397	647	185	100	67
12	XB-DS-10030	100.2	45.2	300	143.1	64.6	4293	1938	448	748	185	100	77
13	XB-DS-15005	149.7	80.7	50	213.8	115	1069	576.5	196	246	215	112	42
14	XB-DS-15010	149.7	80.7	100	213.8	115	2138	1153	246	346	215	112	55
15	XB-DS-15015	149.7	80.7	150	213.8	115	3207	1729	296	446	215	112	67
16	XB-DS-15020	149.7	80.7	200	213.8	115	4276	2306	346	546	215	112	81
17	XB-DS-15025	149.7	80.7	250	213.8	115	5345	2882	396	646	215	112	95
18	XB-DS-15030	149.7	80.7	300	213.8	115	6414	3459	446	746	215	112	108
19	XB-DS-20005	198.5	98.3	50	283.5	140	1417.6	701.9	205	255	245	135	55
20	XB-DS-20015	198.5	98.3	150	283.5	140	4252	2106	360	510	245	135	91
21	XB-DS-20020	198.5	98.3	200	283.5	140	5670	2808	410	610	245	135	115
22	XB-DS-20030	198.5	98.3	300	283.5	140	8505	4212	510	810	245	135	146
23	XB-DS-25005	254.1	104.4	50	363	149	1815	746.1	236	286	275	165	103
24	XB-DS-25015	254.1	104.4	150	363	149	5445	2238	337	487	275	165	135
25	XB-DS-25030	254.1	104.4	300	363	149	10890	4476	486	786	275	165	210
26	XB-DS-40005	386	143.6	50	551.5	205	2757	1025	374	424	350	210	271
27	XB-DS-40015	386	143.6	150	551.5	205	8272	3076	474	624	350	210	330
28	XB-DS-40030	386	143.6	300	551.5	205	16546	6155	624	924	350	210	421
29	XB-DS-55020	562.9	219.3	200	804.2	313	16085	6267	446	646	400	250	380
30	XB-DS-80005	386	143.6	50	551.5	205	5970	1951	484	534	350	210	765
31	XB-DS-80015	386	143.6	150	551.5	205	17910	5854	584	734	350	210	890
32	XB-DS-80025	836.2	273.2	220	1194	390	26281	8587	652	872	510	320	975
33	XB-DS-80030	386	143.6	300	551.5	205	35820	11709	734	1034	350	210	1130
