液压机液压缸

『油缸主要材质』：铸钢ZG230-450,45#钢锭锻造,42CrMn整体锻件

『油缸油封品牌』：日本NOK丁晴橡胶，瑞典SKF聚四氟乙烯，奥地利聚氨酯

『液压油缸型号』：160T-1000T,YW41-500等

『液压油缸类别』：柱塞式液压缸,增压液压缸

『油缸安装方式』：前端法兰安装,后端法兰安装,两端耳环安装,中间耳环安装,法兰安装,耳环安装,中间铰轴安装,底座安装,径向底座安装,切向底座安装,轴向底座安装

『油缸应用领域』：主要用于油压机，水压机等锻造、冲压设备等，如中国二重万吨水压机设备，重庆江东机械大型压机设备。代表性液压油缸有：液压机液压缸,水压机液压缸,四柱液压机液压缸,单柱液压机液压缸等。

免费获取报价

7*24小时免费咨询热线

0813-2517955

60秒级人工响应

30分钟内给予技术答复

24小时免费提供方案

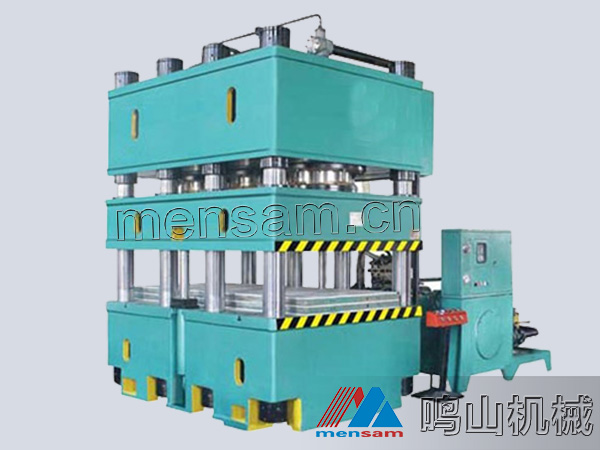

5000吨高端四柱液压机首选油缸

鸣山机械液加工制造的液压机液压缸，具有以下优势：

1、缸体缸盖材质

缸体采用42CrMn特种钢，增强水压机运行的稳定性，缸盖采用45#锻件，整体锻件。也有缸体用45#无缝钢管或整体锻件材料，活塞杆用42CrMn材料，油缸密封件用奥地利进口的聚氨脂材料，国内精密车床车削加工的大型防尘圈，O形圈，格来圈，斯特封及V形组合油封。

2、加工工艺

因42CrMn焊接性能差，在25米大型深孔镗上粗加后，再在缸体的前端内壁，堆焊导向用的锡青铜，然后进行系列精加工处理。缸筒内孔大型车床加工后，采用立式珩磨工艺加工。活塞杆调质处理HB260-280，经粗精加工后，表面淬火处理，表面的硬度达到HRC60以上，表面再镀0.03-0.05mm硬铬,再经专用抛光设备抛光，使活塞杆表面达到0.2的光洁度。筒内孔用大型车床粗精加工后，再用立式珩磨工艺加工，缸筒表面粗糙度达0.4，内孔表面形成均匀的网格珩磨纹。

我们设计、加工制造的水压机液压缸，可配套的有800T、1600T、2000T、2500T、3150T、4000T、5000T等系列规格的锻造液压机；我们配套的液压机液压缸，主要是针对四柱液压机（含两梁四柱液压机，三梁四柱液压机，四梁四柱液压机），以及单柱液压机。

突出优势

抗疲劳强度高安全可靠

经过多年多家公司的使用结果标明，经过7*24*365运行验证，该产品性能稳定，安全可靠！
动力超强大国重器首选

高端四柱液压机液压缸，超5000T强劲动力，大型锻件，核电压力容器等大国重器首选！
合金钢整体锻件缸筒

大型锻件用钢材，一般都是合金钢，如9Cr，9Cr2，9CrV，9Cr2.0，9Cr2W等，经锻造后，进行预热，高温，保温、钝化，高韧性等系列处理。
奥地利进口聚氨酯油封

聚氨酯油封具有原有材质的弹性性质，具备耐化学介质腐蚀、高弹性、耐高压（硬度）、抗张强度、耐撕裂、耐辐射、减震缓冲等密封性能。

功能与应用

液压机油缸主要为液压机提供稳定，可靠的液压动能，他伴随着液压机，广泛应用于金属成型液压机、折弯液压机、拉伸液压机、冲裁液压机、粉未（金属，非金属）成型液压机、压装液压机、挤压液压机等。它常用于压制工艺和压制成形工艺，如：锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等。为国民经济的发展，做出了巨大的贡献。

按传递压强的液体种类的不同，以水基液体为工作介质的称为水压机，以油为工作介质的称为油压机。锻造用液压机多是水压机，吨位较高，锻造水压机又分为模锻水压机和自由锻水压机两种，我国制造的第一台万吨水压机就是自由锻造水压机。为减小设备尺寸，针对大型锻造水压机，常用较高压强（35兆帕左右），有时也采用 100兆帕以上的超高压，其他用途的液压机一般采用 6～25兆帕的工作压强。总的来说，油压机的吨位比水压机低。

随着我国液压工业的不断发展，近年国内油缸产品的市场供求关系发生了较大变化，我国油缸行业市场供求关系已从长期以来的“普遍短缺”转变为“结构性短缺”。根据《中华人民共和国国民经济和社会发展第十二个五年规划纲要》，对于高端装备的发展进行了规划，并进一步在《高端装备制造业“十二五”发展规划》和《工业转型升级规划（2011-2015年）》对装备制造业的发展进行了规划，液压行业作为装备制造业的一个重要子行业也受到相关的重视。

鸣山机械 液压缸厂，也在积极调整产品结构，向高精尖产品方面发展。近年来多次引进国外先进的大型、巨大型加工设备，与国内大型锻件，重型设备制造厂合作，不断创新产品，特别是大型水压机油缸，高端四柱液压机液压缸方面，获得多项专利技术。

技术参数

液压机主缸参数计算表（节选）
名称	单位	计算结果
系统压力	MPa	25	25
总吨位	T	1600	630
回程力	T	160	200
主缸数量	个	3	1
主缸上腔面积（单缸）	㎡	0. 213	0. 252
主缸下腔面积（单缸）	㎡	0. 021	0.08
活塞直径	m	0. 521	0.567
活塞杆直径	m	0.495	0.468
取标准油缸活塞直径D	m	0.52	0.63
活塞杆直径d	m	0.5	0.56
标准主缸活塞面积A1	㎡	0. 212	0.312
标准主缸环形面积A2	㎡	0.016	0.065
面积比k		13. 25	4.765
快下速度	ram/ s	300	250
快下主缸上腔总进油	L/min	11462	4673
快下主缸下腔总出油	L/min	864.8	980.9
单缸充液阀流量	L/min	3821	4673
充液阀规格（<3m/s)	4	142.4	157. 5
慢下速度	ram/ s	30	17
慢下主缸上腔总进油	L/min	1146	317.8
慢下主缸下腔总出油	L/min	86.48	66. 7
快回速度	ram/ s	80	100
快回主缸上腔总出油	L/min	3057	1869
快回主缸下腔总进油	L/min	230.6	392. 3
慢回速度	ram/ s	10	10
慢回主缸上腔总出油	L/min	382. 1	186.9
慢回主缸下腔总进油	L/min	28. 83	39.23
上腔油口通径（慢下）	7	34.04	31.05
下腔油口通径（快回）	7	15.27	34.5
下腔油口通径（快下）	3	45.17	83.32
