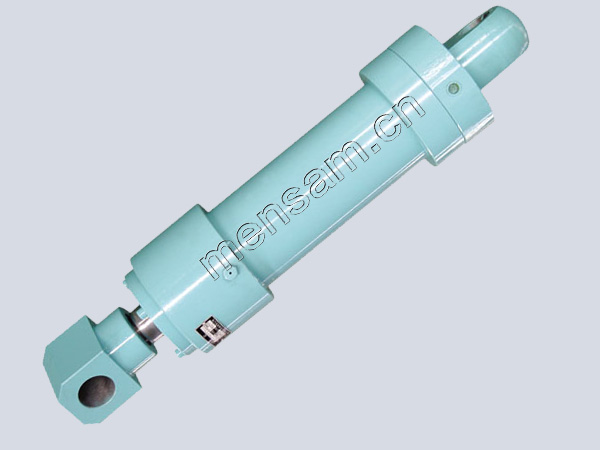

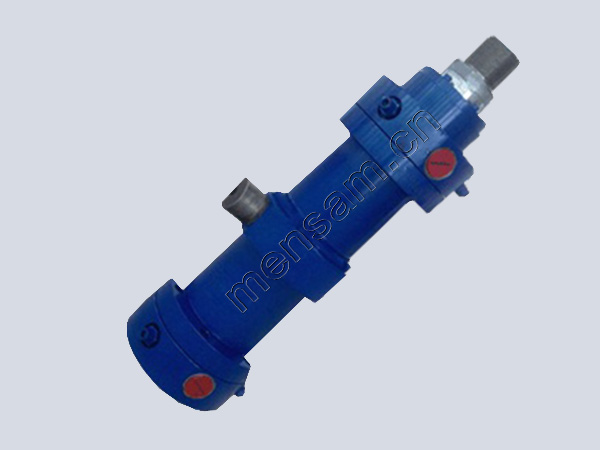

UY液压缸（UY-WE型）

『油缸主要材质』：铸钢ZG230-450,合金钢18MnMoNb

『油缸油封品牌』：日本NOK丁晴橡胶，美国MPI氟橡胶，瑞典SKF聚四氟乙烯

『液压油缸型号』：UYZB11/180/125/400/800/25W

『液压油缸类别』：高温高速缸，单出杆活塞式液压缸,伺服液压

『油缸安装方式』：底部耳环式,中部铰轴式,头部法兰式等9种

『油缸应用领域』：钢铁冶炼厂，钒钛冶炼厂，贵金属冶炼厂，小金属冶炼厂，以及冶金机械，重型工程，矿山设备等，广应用泛在冶金行业，如大型钢厂，重钢，武钢，攀钢，韶钢，鞍钢，武钢等。主要UY-WE液压缸,UY-ZB液压缸,UY-TB液压缸,UY-TF液压缸代表性油缸。

免费获取报价

7*24小时免费咨询热线

0813-2517955

60秒级人工响应

30分钟内给予技术答复

24小时免费提供方案

型号多达145个每件产品出厂都经过严苛测试

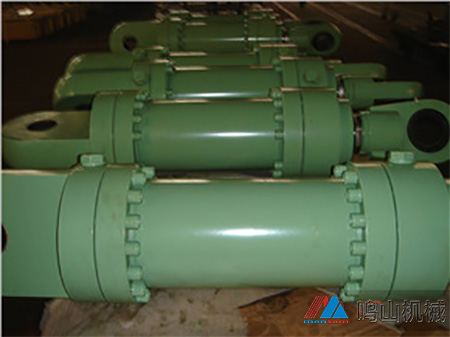

UY重型冶金液压缸系列，，按照缸底和缸筒的安装方式，工作压力，运行速度，缸径，杆径，行程以及工作类型等的不同，规格型号多达145个，鸣山机械加工制造的UY型液压缸，

主要有以下几种：压力等级有10MPa，12.5MPa，16MPa，21MPa和25MPa；三种作类型：常规液压缸，高温液压缸和高速液压缸，订购需根据客户自身的工况、特殊需求等确定具体的类型；缸内径和缸外径：从Ф40*Ф50-Ф28（轴心），到-Ф400*Ф470-Ф280，有16种规格和型号，可安装内置整体式（LH）、内置分体式(LD)以及外置滑块式（LS）三种传感器。

突出优势

出厂严苛测试品质有保证

每道加工工序完毕都有质量检测和监测，全程云数据管控和记录，品质管理，透明、高效！
全套设计图纸和安装图纸

拥有整套全系列的设计图纸和安装图纸，产品质量有保证，易安装和售后保养维护。
高级别油封--防漏防尘

油缸密封件为奥地利进口聚氨酯材料，国内精密车床车削加工的大型防尘圈，O形圈，格来圈及V形组合封。
加载新型传感器故障自检

油缸加载温度传感器和压力检测器，内腔温度过高，或压力不在预设范围，都会报警提示，提高油缸的安全性！

功能与应用

UY型液压缸，重型冶金液压缸的一种系列，工作类型有三种：常规缸，高温缸，高速缸；其应用环境的不同，安装方式也有9种不同的方式，分别是：

1、UY-WE型液压缸：底部耳环式安装；
2、UY-ZB型液压缸：中部铰轴式安装；
3、UY-TB型液压缸：头部绞轴式安装；
4、UY-TF型液压缸：头部法兰式安装；
5、UY-WF型液压缸：尾部法兰式安装；
6、UY-JG型液压缸：脚架固定式安装；
7、UY-ZBD型液压缸：中部铰轴等速缸；
8、UY-TFD型液压缸：头部法兰等速缸；
9、UY-JGD型液压缸：脚架固定等速缸。

该液压缸广泛应用冶金行业，如钢铁冶炼厂，钒钛冶炼厂，贵金属冶炼厂，小金属冶炼厂；还应用于冶金机械，重型工程，矿山设备等。

技术参数

UY型液压缸技术规格表
（缸内径/活塞杆径） mm/mm	活塞面积 /cm²	活塞杆端环形面积 /cm²	工作压力/MPa
			10.0		12.5		16.0		21.0		25.0
			推力/kN	拉力/kN	推力/kN	拉力/kN	推力/kN	拉力/kN	推力/kN	拉力/kN	推力/kN	拉力/kN
`40/28`	12.57	6.41	12.57	6.41	15.71	8.01	20.11	10.25	26.39	13.46	31.42	16.12
50/36	19.63	9.46	19.63	9.46	24.54	11.82	31.42	15.13	41.23	19.86	49.09	23.64
63/45	31.17	15.27	31.17	15.27	38.97	19.09	49.88	24.43	65.46	32.06	77.93	38.17
80/56	50.27	25.64	50.27	25.64	62.83	32.05	80.42	41.02	105.56	53.84	125.66	64.09
100/70	78.54	40.06	78.54	40.06	98.17	50.07	125.66	64.09	164.93	84.12	196.35	100.14
125/90	122.72	59.1	122.72	59.1	153.4	73.88	196.35	94.57	257.71	124.12	306.8	147.76
140/100	153.94	75.4	153.94	75.4	192.42	94.25	246.3	120.64	323.27	158.34	384.85	188.5
160/110	201.06	106.03	201.06	106.03	251.33	132.54	321.7	169.65	422.23	222.67	502.65	265.08
180/125	254.47	131.75	254.47	131.75	318.09	164.69	407.15	210.81	534.38	276.68	636.17	329.39
200/140	314.16	160.23	314.16	160.23	392.7	200.28	502.65	256.36	659.73	336.47	785.4	400.57
220/160	380.13	179.08	380.13	179.08	475.17	223.85	608.21	286.52	798.28	376.06	950.33	447.69
250/180	490.87	236.41	490.87	236.41	613.59	295.52	785.4	378.26	1030.84	496.47	1227.18	591.03
280/200	615.75	301.6	615.75	301.6	769.69	377	985.2	482.56	1293.08	633.37	1539.38	754.01
320/220	804.25	424.13	804.25	424.13	1005.31	530.16	1286.8	678.6	1688.92	890.67	2010.62	1060.32
360/250	1017.88	527.02	1017.88	527.02	1272.35	658.77	1628.6	843.23	2137.54	1106.74	2544.69	1317.54
400/280	1256.64	640.9	1256.64	640.9	1570.8	801.13	2010.62	1025.45	2638.94	1345.9	3141.59	1602.26
